商城数据表设计

本系统实现的主要功能是商城后台管理系统和移动端微信小程序相关的业务，
同时还会涉及安全管理的用户登录和访问控制，
因此本系统业务所需要的数据库表可以为六部分：

• 系统业务相关表
• 会员业务相关表
• 商品业务相关表
• 门店业务相关表
• 购物车业务相关表
• 订单业务相关表

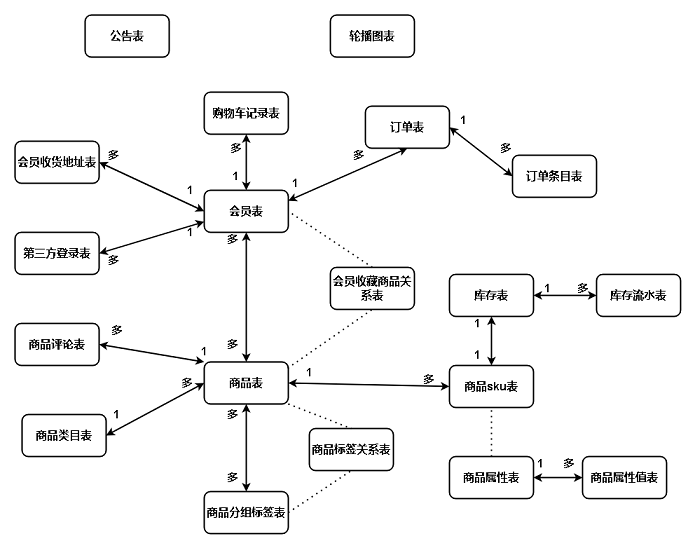

1.系统整体业务表关系

2.系统业务表结构

权限设计模型：以下五张表是基于角色的权限控制访问系统:RBAC0。

系统业务表包括：系统用户表、系统角色表、系统权限表、系统用户与角色关系表、系统角色与权限关系表。

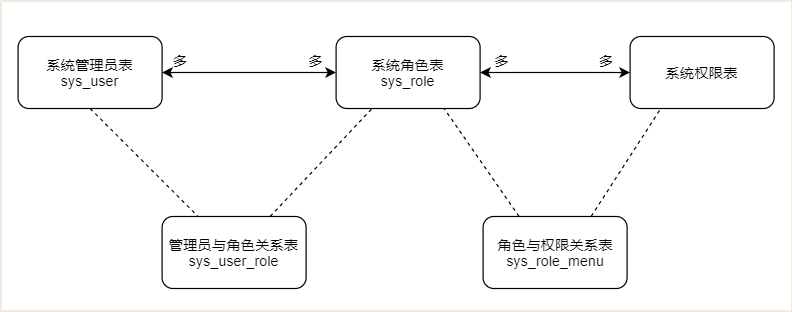

该业务所涉及的上述5张表的关系如下图所示。

用户和角色是多对多，角色和权限是多对多。一个用户拥有的权限，是他所有角色的集合。

下面详细描述以上五张表的结构。

1.系统用户表 sys_user

系统用户表sys_user主要描述了后台管理系统用户的用户名、密码、email、status等属性。

字段名	类型	长度	是否为主键	说明
user_id	bigint	0	是	用户id
username	varchar	50	否	用户名
password	varchar	100	否	登录密码（加密后的密码）
email	varchar	100	否	邮箱
mobile	varchar	100	否	手机号码
user_status	tinyint	0	否	用户状态：0禁用，1正常
create_user_id	bigint	0	否	创建者id
create_time	datetime	0	否	创建时间
shop_id	bigint	0	否	店铺id

2.系统角色表 sys_role

系统角色表sys_role主要描述了后台管理系统角色的角色名称、角色备注等属性。

字段名	类型	长度	是否为主键	说明
role_id	bigint	0	是	角色id
role_name	varchar	100	否	角色名称
remark	varchar	100	否	备注
create_user_id	bigint	0	否	创建者id
create_time	datetime	0	否	创建时间

3.系统权限表 sys_menu

系统权限表sys_menu主要描述了后台管理系统权限的菜单父id、菜单名称、菜单URL、菜单权限、菜单类型（0表示目录，1表示菜单，2表示按钮）、菜单序号等属性。

字段名	类型	长度	是否为主键	说明
menu_id	bigint	0	是	权限id
parent_id	bigint	0	否	父菜单ID，一级菜单为0
name	varchar	50	否	菜单名称
url	varchar	200	否	菜单URL
perms	varchar	500	否	授权(多个用逗号分隔，如：user:list,user:create)
type	int	0	否	类型：0目录、1菜单、2按钮
icon	varchar	50	否	菜单图标
order_num	int	0	否	排序

4.系统用户与角色关系表 sys_user_role

系统用户与角色关系表sys_user_role主要描述了后台管理系统用户与角色的关系，表中属性包含用户id、角色id。

字段名	类型	长度	是否为主键	说明
id	bigint	0	是	标识
user_id	bigint	0	否	用户id
role_id	bigint	0	否	角色id

5.系统角色与权限关系表 sys_role_menu

系统角色与权限关系表sys_role_menu主要描述了后台管理系统角色与权限关系，属性包含权限id、角色id。

字段名	类型	长度	是否为主键	说明
id	bigint	0	是	标识
menu_id	bigint	0	否	权限id
role_id	bigint	0	否	角色id

在实际开发中，读者可以根据需要自行扩展。
需要注意的是，系统相关的表涉及项目整合Spring Security进行安全管理控制；
同时系统用户表中的password字段赋值时，必须为加密后的密文。

3.商品业务表结构

商品业务表包括：商品类目表、商品分组标签表、
商品与分组标签关系表、商品属性表、商品属性值表、
商品评论表、商品表、商品sku表。

1.商品类目表 product_category

商品类目与商品的的关系是：一对多。

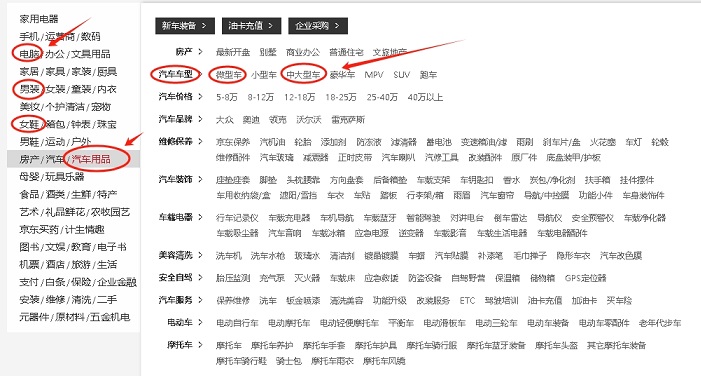

上图说明了商品的类目具体有哪些。

每个类目下可以包含多个商品，而每个商品只能属于一个类目。这种关系确保了商品信息的系统化和标准化，使得消费者能够更容易地浏览和搜索到他们感兴趣的商品。

商品类目表 product_category 主要描述了商品类目的类目名称、类目状态、类目父节点id、类目序号等属性。

字段名	类型	长度	是否为主键	说明
category_id	bigint		是	类目id
parent_id	bigint		否	父节点id
category_name	varchar	50	否	产品类目名称
icon	varchar	255	否	类目图标
pic	varchar	255	否	类目的显示图片
seq	int		否	排序
category_status	int		否	默认是1，表示正常状态,0为下线状态
create_time	datetime		否	创建时间
update_tim	datetime		否	更新时间

2.商品分组标签表 product_tag

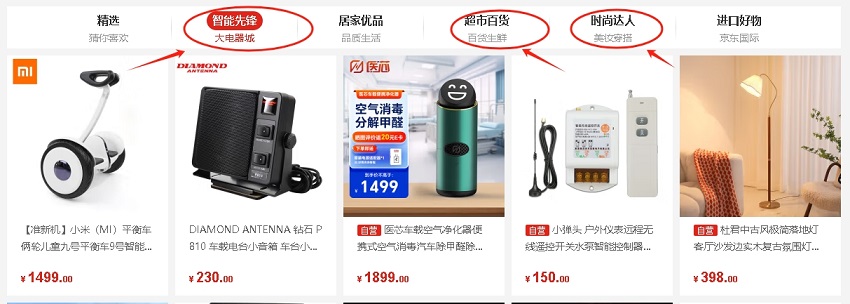

商品分组标签表 product_tag 主要描述了商品分组标签的分组标题、分组状态、分组列表样式（0一列一个商品，1一列二个商品，2一列三个商品）等属性。

分组标签是对商品分类的补充,把一些相似的商品放在一起管理和展示商品，以促进销售和提升用户体验。

字段名	类型	长度	是否为主键	说明
id	bigint	0	是	分组标签id
title	varchar	100	否	分组标题
seq	int		否	排序
status	tinyint	0	否	状态(1为正常,0为删除)
style	int	0	否	列表样式(0:一列展示一个商品;1:一列两个;2:一列三个)
create_time	timestamp	0	否	创建时间
update_time	timestamp	0	否	更新时间

3.商品与分组标签关系表 product_tag_reference

商品与分组标签关系表product_tag_reference主要描述了商品与分组标签关系的分组标签id、商品id、店铺id等属性。

字段名	类型	长度	是否为主键	说明
reference_id	bigint	0	是	分组引用id
shop_id	bigint	0	否	店铺id
tag_id	bigint	0	否	标签id
product_id	bigint	0	否	商品id
status	tinyint	0	否	状态(1为正常,0为删除)
create_time	timestamp	0	否	创建时间

4.商品属性表product_prop

商品属性表product_prop主要描述了商品属性的属性名称、属性规则、店铺id等属性。

字段名	类型	长度	是否为主键	说明
prop_id	bigint	0	是	属性id
prop_name	varchar	100	否	属性名称
rule	tinyint	0	否	productPropRule 1:销售属性(规格); 2:参数属性;
shop_id	bigint	0	否	店铺id

5.商品属性值表 product_prop_value

商品属性值表product_prop_value主要描述了商品属性值的属性值名称、属性id等属性。

字段名	类型	长度	是否为主键	说明
value_id	bigint	0	是	属性值ID
prop_value	varchar	100	否	属性值名称
prop_id	bigint	0	否	属性ID

6.商品评论表 product_comm

商品评论表product_comm主要描述了商品评论的商品id、商品名称、评论用户id、评论内容、回复内容、回复状态、IP来源、评论得分、评论图片、是否匿名、评论状态、评论的评价等属性。

字段名	类型	长度	是否为主键	说明
product_comm_id	bigint	0	是	评论id
product_id	bigint	0	否	商品ID
product_name	varchar	255	否	商品的名字
order_item_id	varchar	255	否	订单项ID
open_id	varchar	300	否	评论用户ID
content	int		否	评论内容
reply_content	int	0	否	掌柜回复内容
create_time	datetime	0	否	记录时间
reply_time	datetime	0	否	回复时间
reply_sts	int		否	是否回复 0:未回复 1:已回复
post_ip	varchar	16	否	IP来源
score	tinyint	0	否	得分，0-5分
useful_counts	int	0	否	有用的计数
pics	varchar	1000	否	晒图的json字符串
is_anonymous	int	0	否	是否匿名(1:是 0:否)
status	int	0	否	是否显示，1:为显示，0:待审核， -1：不通过审核，不显示。 如果需要审核评论，则是0,，否则1
evaluate	tinyint	0	否	评价(0好评 1中评 2差评)
shop_id	bigint	0	否	店铺id

7.商品表 product

商品类product主要描述了商品的商品名称、店铺id、商品原价、商品现价、商品卖点、商品详细描述、商品主图地址、商品状态、商品所属类目id、商品销量、商品总库存数量、等属性。

字段名	类型	长度	是否为主键	说明
product_id	bigint	0	是	商品ID
product_name	varchar	300	否	商品的名字
shop_id	bigint	0	否	店铺ID
ori_price	decimal	15	否	原价
price	decimal	15	否	现价
brief	varchar	500	否	简要描述,卖点等
content	text	0	否	详细描述
pic	varchar	255	否	商品主图
imgs	varchar	1000	否	商品图片，多个图片以,分割
product_status	int	0	否	默认是1，表示正常状态, -1表示删除, 0下架
category_id	bigint	0	否	商品所属类目id
sold_num	int	0	否	销量
total_stocks	int	0	否	总库存
delivery_mode	json	0	否	配送模式
delivery_template_id	bigint	0	否	运费模板id
create_time	timestamp	0	否	录入时间
update_time	timestamp	0	否	修改时间
putaway_time	timestamp	0	否	上架时间
version	int	0	否	版本 乐观锁

8.商品sku表

Spu(product表):华为 Mate60Pro

sku(sku表):华为 Mate60Pro,颜色,白色,型号:16G+1T

商品sku表主要描述了商品sku的商品id、商品sku的属性、商品sku原价、商品sku现价、商品sku实际库存数量、商品sku图片地址、商品sku名称、商品名称、等属性。

字段名	类型	长度	是否为主键	说明
sku_id	bigint	0	是	单品ID
product_id	bigint	0	否	商品ID
properties	varchar	2000	否	销售属性组合字符串,格式是p1:v1;p2:v2
ori_price	decimal	15	否	原价
price	decimal	15	否	现价
stocks	int	500	否	商品在付款减库存的状态下，该sku上未付款的订单数量
actual_stocks	int	0	否	实际库存
pic	varchar	500	否	sku图片
sku_name	varchar	120	否	sku名称
product_name	varchar	255	否	商品名称
model_id	varchar	100	否	商品条形码
weight	double	0	否	商品重量
volume	double	0	否	商品体积
sku_status	tinyint	0	否	0 禁用 1 启用
delivery_template_id	bigint	0	否	运费模板id
create_time	timestamp	0	否	录入时间
update_time	timestamp	0	否	修改时间
version	int	0	否	版本 乐观锁

商品表product和商品sku表中的version版本号字段是乐观锁中的版本号机制。而版本号机制是解决数据冲突的一种方案。

版本号机制一般是在数据表中加上一个数据版本号version字段，表示数据被修改的次数。当数据被修改时，version值会加1。

当线程A要更新数据值时，在读取数据的同时也会读取version值，在提交更新时，若刚才读取到的version值为当前数据库中的version值相等时才更新，否则重试更新操作，直到更新成功。

4.门店业务表结构

门店业务表包括：公告表、轮播图表、地区表。

下面详细描述以上三张表的结构。

1.公告表notice

公告表notice主要描述了公告的公告标题、公告内容、公告状态、是否置顶等属性。

字段名	类型	长度	是否为主键	说明
id	bigint	0	是	公告id
shop_id	bigint	0	否	店铺id
title	varchar	100	否	公告标题
content	text	15	否	公告内容
status	tinyint	1	否	状态(1:公布 0:撤回)
is_top	tinyint	500	否	是否置顶:1置顶,0不置顶
create_time	timestamp	0	否	录入时间
update_time	timestamp	0	否	修改时间

2.轮播图表 index_img

轮播图表index_img主要描述了轮播图的图片地址、图片状态、店铺id等属性。

字段名	类型	长度	是否为主键	说明
img_id	bigint	0	是	轮播图id
shop_id	bigint	0	否	店铺id
img_url	varchar	200	否	图片
des	varchar	200	否	说明文字,描述
title	varchar	200	否	标题
link	varchar	200	否	链接
status	tinyint	1	否	状态：默认1显示，0不显示
seq	int	0	否	顺序
create_time	timestamp	0	否	录入时间
update_time	timestamp	0	否	修改时间

3.地址表area

地区表area主要描述了地区的地区名称、地区父节点id、地区级别等属性。

字段名	类型	长度	是否为主键	说明
area_id	bigint	0	是	地区id
area_name	varchar	100	否	地区名称
parent_id	bigint	0	否	地区父节点id
level	Int	0	否	级别

5.会员业务表结构

会员业务表包括：会员用户表、会员用户收藏记录表、会员用户收货地址表。

下面详细描述以上三张表的结构。

1.会员用户表member

会员用户表member主要描述了会员用户的微信openid、会员昵称、会员头像地址、注册时间等属性。

字段名	类型	长度	是否为主键	说明
id	bigint	0	是	会员表的主键
open_id	varchar	36	否	微信openid
nick_name	varchar	50	否	用户昵称
real_name	varchar	50	否	真实姓名
user_mail	varchar	100	否	用户邮箱
pay_password	varchar	50	否	支付密码
user_mobile	varchar	50	否	手机号码
create_time	datetime	0	否	注册时间
update_time	datetime	0	否	修改时间
user_regip	varchar	50	否	注册IP
user_lasttime	datetime	0	否	最后登录时间
user_lastip	varchar	0	否	最后登录IP
sex	char	1	否	M(男) or F(女)
birth_date	char	10	否	例如：2009-11-27
pic	varchar	255	否	头像图片路径
status	int	0	否	状态 1 正常 0 无效
score	int	0	否	用户积分

2.会员用户收藏记录表 member_collection

会员收藏记录表member_collection主要描述了会员收藏记录的会员用户id、收藏商品id、收藏时间等属性。

字段名	类型	长度	是否为主键	说明
id	bigint	0	是	会员表的主键
open_id	varchar	36	否	会员用户id
prod_id	varchar	50	否	商品id
create_time	datetime	50	否	收藏时间

3.会员收货地址表member_addr

会员收货地址表member_addr主要描述了会员收货地址的会员用户id、收货人姓名、省id、省名称、市id、市名称、区id、区名称、收货详细地址、收货人手机号码、是否默认收货地址等属性。

字段名	类型	长度	是否为主键	说明
addr_id	bigint	0	是	收货地址id
open_id	varchar	36	否	会员用户id
receiver	varchar	50	否	收货人姓名
province_id	bigint	0	否	省id
province	varchar	100	否	省名称
city	varchar	20	否	市名称
city_id	bigint	0	否	市id
area	varchar	20	否	区名称
area_id	bigint	0	否	区id
post_code	varchar	15	否	邮编
addr	varchar	1000	否	收货详细地址
mobile	varchar	20	否	收货人手机号码
status	int	0	否	收货地址状态
common_addr	int	0	否	1默认收货地址，0非默认
create_time	datetime	0	否	创建时间
update_time	datetime	0	否	修改时间

6.购物车业务表结构

购物车业务表包括：购物车表。

购物车表basket主要描述了购物车的商品id、商品skuId、会员用户id、商品数量等属性。

字段名	类型	长度	是否为主键	说明
basket_id	bigint	0	是	会员表的主键
shop_id	bigint	0	否	店铺id
prod_id	bigint	0	否	产品id
sku_id	bigint	0	否	商品skuId
open_id	varchar	50	否	会员用户id
prod_count	int	0	否	商品数量
create_time	timestamp	0	否	购物时间

7.订单业务表结构

订单业务表包括：订单表、订单商品条目表。

下面详细描述以上两张表的结构。

1.订单表 order

订单表order主要描述了订单记录的订单编号、订单总值、实际总值、订单备注、订单状态、订单运费、订单收货地址id、订单商品总数量、订购时间、订单支付状态、订单关闭类型等属性。

字段名	类型	长度	是否为主键	说明
order_id	bigint	0	是	订单ID
open_id	varchar	36	否	订购用户ID
order_number	varchar	64	否	订单编号
total_money	decimal	15	否	总值
actual_total	decimal	15	否	实际总值
remarks	varchar	1024	否	订单备注
status	int	0	否	订单状态 1:待付款 2:待发货 3:待收货 4:待评价 5:成功 6:失败
dvy_type	varchar	10	否	配送类型
dvy_id	bigint	0	否	配送方式ID
dvy_flow_id	varchar	100	否	物流单号
freight_amount	decimal	15	否	订单运费
addr_order_id	bigint	0	否	用户订单地址Id
product_nums	int	0	否	订单商品总数
create_time	timestamp	0	否	订购时间
update_time	timestamp	0	否	订单更新时间
pay_time	timestamp	0	否	付款时间
dvy_time	timestamp	0	否	发货时间
finally_time	timestamp	0	否	完成时间
cancel_time	timestamp	0	否	取消时间
is_payed	tinyint	1	否	是否已经支付，1：已经支付过，0：，没有支付过
delete_status	int	0	否	用户订单删除状态，0：没有删除,1：回收站， 2：永久删除
refund_sts	int	0	否	0:默认,1:在处理,2:处理完成
reduce_amount	decimal	15	否	优惠总额
close_type	tinyint	0	否	订单关闭原因 1-超时未支付 2-退款关闭 4-买家取消 15-已通过货到付款交易

2.订单商品条目表 order_item

订单商品条目表order_item主要描述了购物车中商品条目对象的店铺id、订单编号、商品id、商品skuId、购买商品数量、商品名称、商品sku名称、商品图片地址、商品单价、商品总金额、购物时间、评论状态等属性。

字段名	类型	长度	是否为主键	说明
order_item_id	bigint	0	是	订单项ID
shop_id	bigint	36	否	店铺id
order_number	varchar	64	否	订单编号
prod_id	bigint	15	否	产品ID
sku_id	bigint	15	否	产品SkuID
prod_count	int	10	否	购物车产品个数
prod_name	varchar	0	否	产品名称
sku_name	varchar	10	否	sku名称
pic	varchar	0	否	产品主图片路径
price	decimal	100	否	产品价格
product_total_amount	decimal	15	否	单个商品总金额
create_time	timestamp	0	否	购物时间
comm_sts	int	0	否	评论状态： 0 未评价 1 已评价

8.小结
