分布式事务Seata

1.认识分布式事务

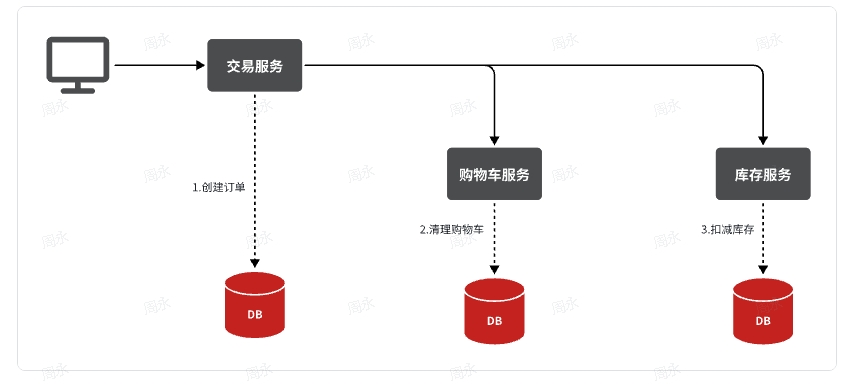

首先我们看看项目中的下单业务整体流程：

由于订单、购物车、商品分别在三个不同的微服务，而每个微服务都有自己独立的数据库，因此下单过程中就会跨多个数据库完成业务。而每个微服务都会执行自己的本地事务：

• 交易服务：下单事务
• 购物车服务：清理购物车事务
• 库存服务：扣减库存事务

整个业务中，各个本地事务是有关联的。因此每个微服务的本地事务，也可以称为分支事务。多个有关联的分支事务一起就组成了全局事务。我们必须保证整个全局事务同时成功或失败。

分布式事务问题，出现以下情况之一就可能产生分布式事务问题：

• 业务跨多个服务实现
• 业务跨多个数据源实现

接下来这一章我们就一起来研究下如何解决分布式事务问题。

2.什么是Seata

解决分布式事务的方案有很多，但实现起来都比较复杂，因此我们一般会使用开源的框架来解决分布式事务问题。在众多的开源分布式事务框架中，功能最完善、使用最多的就是Seata了。

其实分布式事务产生的一个重要原因，就是参与事务的多个分支事务互相无感知，不知道彼此的执行状态。因此解决分布式事务的思想非常简单：
就是找一个统一的事务协调者，与多个分支事务通信，检测每个分支事务的执行状态，保证全局事务下的每一个分支事务同时成功或失败即可。大多数的分布式事务框架都是基于这个理论来实现的。

Seata也不例外，在Seata的事务管理中有三个重要的角色：

• TC (Transaction Coordinator) - 事务协调者：维护全局和分支事务的状态，协调全局事务提交或回滚。
• TM (Transaction Manager) - 事务管理器：定义全局事务的范围、开始全局事务、提交或回滚全局事务。
• RM (Resource Manager) - 资源管理器：管理分支事务，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

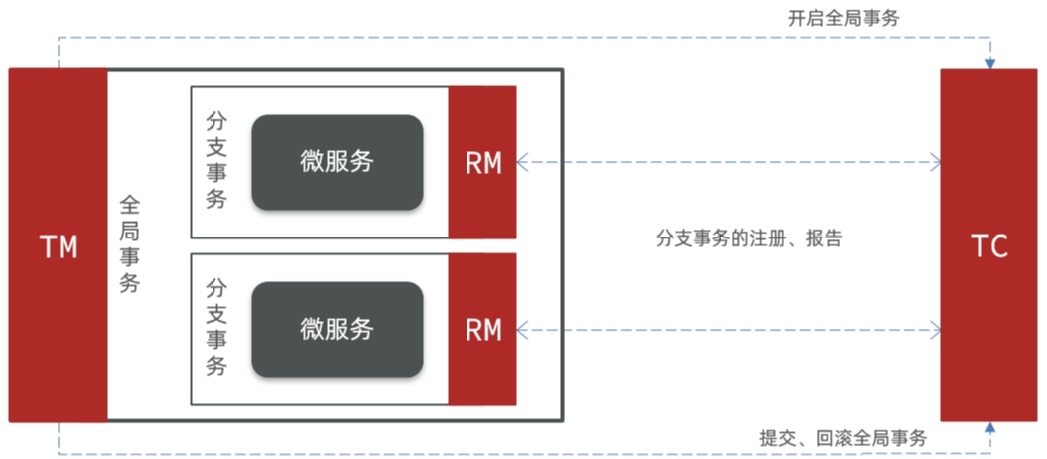

Seata的工作架构如图所示：

其中，TM和RM可以理解为Seata的客户端部分，引入到参与事务的微服务依赖中即可。将来TM和RM就会协助微服务，实现本地分支事务与TC之间交互，实现事务的提交或回滚。

而TC服务则是事务协调中心，是一个独立的微服务，需要单独部署。

3.部署TC服务

3.1 准备数据库表

Seata支持多种存储模式，但考虑到持久化的需要，我们一般选择基于数据库存储。导入数据库表：

CREATE DATABASE IF NOT EXISTS `seata`;
USE `seata`;


CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_status_gmt_modified` (`status` , `gmt_modified`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;


CREATE TABLE IF NOT EXISTS `branch_table`
(
    `branch_id`         BIGINT       NOT NULL,
    `xid`               VARCHAR(128) NOT NULL,
    `transaction_id`    BIGINT,
    `resource_group_id` VARCHAR(32),
    `resource_id`       VARCHAR(256),
    `branch_type`       VARCHAR(8),
    `status`            TINYINT,
    `client_id`         VARCHAR(64),
    `application_data`  VARCHAR(2000),
    `gmt_create`        DATETIME(6),
    `gmt_modified`      DATETIME(6),
    PRIMARY KEY (`branch_id`),
    KEY `idx_xid` (`xid`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;


CREATE TABLE IF NOT EXISTS `lock_table`
(
    `row_key`        VARCHAR(128) NOT NULL,
    `xid`            VARCHAR(128),
    `transaction_id` BIGINT,
    `branch_id`      BIGINT       NOT NULL,
    `resource_id`    VARCHAR(256),
    `table_name`     VARCHAR(32),
    `pk`             VARCHAR(36),
    `status`         TINYINT      NOT NULL DEFAULT '0' COMMENT '0:locked ,1:rollbacking',
    `gmt_create`     DATETIME,
    `gmt_modified`   DATETIME,
    PRIMARY KEY (`row_key`),
    KEY `idx_status` (`status`),
    KEY `idx_branch_id` (`branch_id`),
    KEY `idx_xid_and_branch_id` (`xid` , `branch_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE IF NOT EXISTS `distributed_lock`
(
    `lock_key`       CHAR(20) NOT NULL,
    `lock_value`     VARCHAR(20) NOT NULL,
    `expire`         BIGINT,
    primary key (`lock_key`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('AsyncCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryRollbacking', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('TxTimeoutCheck', ' ', 0);

3.2 准备配置文件

seata运行时所需要的配置文件：

server:
  port: 7099

spring:
  application:
    name: seata-server

logging:
  config: classpath:logback-spring.xml
  file:
    path: ${user.home}/logs/seata
  # extend:
  #   logstash-appender:
  #     destination: 127.0.0.1:4560
  #   kafka-appender:
  #     bootstrap-servers: 127.0.0.1:9092
  #     topic: logback_to_logstash

console:
  user:
    username: admin
    password: admin

seata:
  config:
    # support: nacos, consul, apollo, zk, etcd3
    type: file
    # nacos:
    #   server-addr: nacos:8848
    #   group : "DEFAULT_GROUP"
    #   namespace: ""
    #   dataId: "seataServer.properties"
    #   username: "nacos"
    #   password: "nacos"
  registry:
    # support: nacos, eureka, redis, zk, consul, etcd3, sofa
    type: nacos
    nacos:
      application: seata-server
      server-addr: 192.168.44.100:8848
      group : "DEFAULT_GROUP"
      namespace: ""
      username: "nacos"
      password: "nacos"
#  server:
#    service-port: 8091 #If not configured, the default is '${server.port} + 1000'
  security:
    secretKey: SeataSecretKey0c382ef121d778043159209298fd40bf3850a017
    tokenValidityInMilliseconds: 1800000
    ignore:
      urls: /,/**/*.css,/**/*.js,/**/*.html,/**/*.map,/**/*.svg,/**/*.png,/**/*.ico,/console-fe/public/**,/api/v1/auth/login
  server:
    # service-port: 8091 #If not configured, the default is '${server.port} + 1000'
    max-commit-retry-timeout: -1
    max-rollback-retry-timeout: -1
    rollback-retry-timeout-unlock-enable: false
    enable-check-auth: true
    enable-parallel-request-handle: true
    retry-dead-threshold: 130000
    xaer-nota-retry-timeout: 60000
    enableParallelRequestHandle: true
    recovery:
      committing-retry-period: 1000
      async-committing-retry-period: 1000
      rollbacking-retry-period: 1000
      timeout-retry-period: 1000
    undo:
      log-save-days: 7
      log-delete-period: 86400000
    session:
      branch-async-queue-size: 5000 #branch async remove queue size
      enable-branch-async-remove: false #enable to asynchronous remove branchSession
  store:
    # support: file 、 db 、 redis
    mode: db
    session:
      mode: db
    lock:
      mode: db
    db:
      datasource: druid
      db-type: mysql
      driver-class-name: com.mysql.cj.jdbc.Driver
      url: jdbc:mysql://192.168.44.100:3306/seata?rewriteBatchedStatements=true&serverTimezone=UTC
      user: root
      password: 123456
      min-conn: 10
      max-conn: 100
      global-table: global_table
      branch-table: branch_table
      lock-table: lock_table
      distributed-lock-table: distributed_lock
      query-limit: 1000
      max-wait: 5000
    # redis:
    #   mode: single
    #   database: 0
    #   min-conn: 10
    #   max-conn: 100
    #   password:
    #   max-total: 100
    #   query-limit: 1000
    #   single:
    #     host: 192.168.150.101
    #     port: 6379
  metrics:
    enabled: false
    registry-type: compact
    exporter-list: prometheus
    exporter-prometheus-port: 9898
  transport:
    rpc-tc-request-timeout: 15000
    enable-tc-server-batch-send-response: false
    shutdown:
      wait: 3
    thread-factory:
      boss-thread-prefix: NettyBoss
      worker-thread-prefix: NettyServerNIOWorker
      boss-thread-size: 1

修改数据库连接以及注册 nacos配置连接。

3.3 Docker部署

需要注意，要确保nacos、mysql都在hm-net网络中。如果某个容器不再hm-net网络，可以参考下面的命令将某容器加入指定网络：

docker network connect [网络名] [容器名]

在虚拟机的/root目录执行下面的命令：

docker run --name seata \
-p 8099:8099 \
-p 7099:7099 \
-e SEATA_IP=192.168.150.101 \
-v ./seata:/seata-server/resources \
--privileged=true \
--network hm-net \
-d \
seataio/seata-server:1.5.2

4.微服务集成Seata

参与分布式事务的每一个微服务都需要集成Seata，我们以trade-service为例。

4.1 引入依赖

为了方便各个微服务集成seata，我们需要把seata配置共享到nacos，因此trade-service模块不仅仅要引入seata依赖，还要引入nacos依赖:

<!--统一配置管理-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
</dependency>
<!--读取bootstrap文件-->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-bootstrap</artifactId>
</dependency>
<!--seata-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

4.2 改造配置

首先在nacos上添加一个共享的seata配置，命名为 shared-seata.yaml：

dataId : shared-seata.yaml

seata:
  registry: # TC服务注册中心的配置，微服务根据这些信息去注册中心获取tc服务地址
    type: nacos # 注册中心类型 nacos
    nacos:
      server-addr: 192.168.150.101:8848 # nacos地址
      namespace: "" # namespace，默认为空
      group: DEFAULT_GROUP # 分组，默认是DEFAULT_GROUP
      application: seata-server # seata服务名称
      username: nacos
      password: nacos
  tx-service-group: hmall # 事务组名称
  service:
    vgroup-mapping: # 事务组与tc集群的映射关系
      hmall: "default"

然后，改造trade-service模块，添加bootstrap.yaml：

spring:
  application:
    name: trade-service # 服务名称
  profiles:
    active: dev
  cloud:
    nacos:
      server-addr: 192.168.150.101 # nacos地址
      config:
        file-extension: yaml # 文件后缀名
        shared-configs: # 共享配置
          - dataId: shared-jdbc.yaml # 共享mybatis配置
          - dataId: shared-log.yaml # 共享日志配置
          - dataId: shared-swagger.yaml # 共享日志配置
          - dataId: shared-seata.yaml # 共享seata配置

启动项目，可以看到这里加载了共享的seata配置。

参考上述办法分别改造cart和item两个微服务模块。

4.3 添加数据库表

seata的客户端在解决分布式事务的时候需要记录一些中间数据，保存在数据库中。因此我们要先准备一个这样的表。

将seata-at.sql分别文件导入trade、cart、item三个数据库中：

-- for AT mode you must to init this sql for you business database. the seata server not need it.
CREATE TABLE IF NOT EXISTS `undo_log`
(
    `branch_id`     BIGINT       NOT NULL COMMENT 'branch transaction id',
    `xid`           VARCHAR(128) NOT NULL COMMENT 'global transaction id',
    `context`       VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization',
    `rollback_info` LONGBLOB     NOT NULL COMMENT 'rollback info',
    `log_status`    INT(11)      NOT NULL COMMENT '0:normal status,1:defense status',
    `log_created`   DATETIME(6)  NOT NULL COMMENT 'create datetime',
    `log_modified`  DATETIME(6)  NOT NULL COMMENT 'modify datetime',
    UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`)
) ENGINE = InnoDB
  AUTO_INCREMENT = 1
  DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';

4.4 添加@GlobalTransactional

我们找到trade-service模块下的 OrderServiceImpl类中的createOrder方法，也就是下单业务方法。

将其上的@Transactional注解改为Seata提供的@GlobalTransactional。

@GlobalTransactional注解就是在标记事务的起点，将来TM就会基于这个方法判断全局事务范围，初始化全局事务。

至此为止，微服务Seata整合的工作就完成了。

4.5 测试

接下来就是测试的分布式事务的时候了。

我们重启trade-service、item-service、cart-service三个服务。再次测试。注意观察下单成功后,库存扣减;下单失败，库存需要回滚。

5.Seata是如何解决分布式事务

Seata支持四种不同的分布式事务解决方案：

• XA
• TCC
• AT
• SAGA
  这里我们以XA模式和AT模式来给大家讲解其实现原理。

5.1 XA模式

XA 规范 是 X/Open 组织定义的分布式事务处理（DTP，Distributed Transaction Processing）标准，XA 规范 描述了全局的TM与局部的RM之间的接口，几乎所有主流的数据库都对 XA 规范 提供了支持。

5.1.1 两阶段提交

A是规范，目前主流数据库都实现了这种规范，实现的原理都是基于两阶段提交。

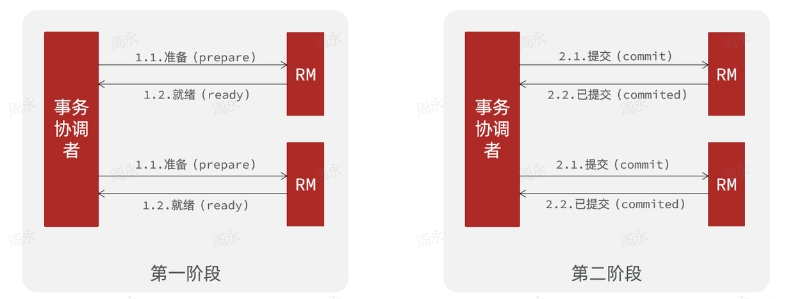

正常情况：

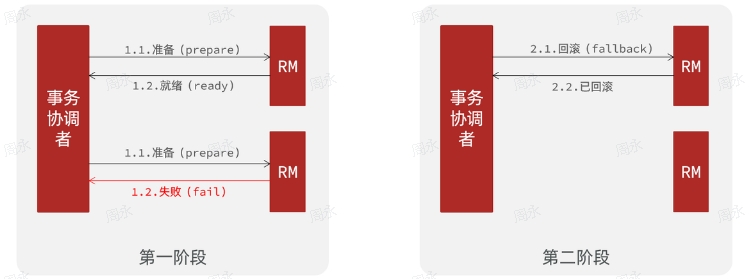

异常情况：

一阶段：

• 事务协调者通知每个事务参与者执行本地事务
• 本地事务执行完成后报告事务执行状态给事务协调者，此时事务不提交，继续持有数据库锁

二阶段：

• 事务协调者基于一阶段的报告来判断下一步操作
• 如果一阶段都成功，则通知所有事务参与者，提交事务
• 如果一阶段任意一个参与者失败，则通知所有事务参与者回滚事务

5.1.2 Seata的XA模型

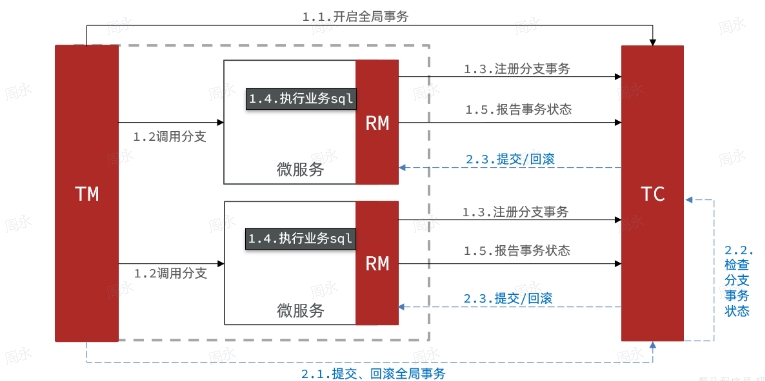

Seata对原始的XA模式做了简单的封装和改造，以适应自己的事务模型，基本架构如图：

RM一阶段的工作：

1. 注册分支事务到TC
2. 执行分支业务sql但不提交
3. 报告执行状态到TC

TC二阶段的工作：

1. TC检测各分支事务执行状态
2. 如果都成功，通知所有RM提交事务
3. 如果有失败，通知所有RM回滚事务

RM二阶段的工作：

• 接收TC指令，提交或回滚事务

5.1.3 优缺点

XA模式的优点是什么？

• 事务的强一致性，满足ACID原则
• 常用数据库都支持，实现简单，并且没有代码侵入

XA模式的缺点是什么？

• 因为一阶段需要锁定数据库资源，等待二阶段结束才释放，性能较差
• 依赖关系型数据库实现事务

5.1.4 实现步骤

首先，我们要在配置文件中指定要采用的分布式事务模式。我们可以在Nacos中的共享shared-seata.yaml配置文件中设置：

seata:
  data-source-proxy-mode: XA

其次，我们要利用@GlobalTransactional标记分布式事务的入口方法

@GlobalTransactional
public Long createOrder(OrderFormDTO param){
   ...
}

5.2 AT模式

AT模式同样是分阶段提交的事务模型，不过缺弥补了XA模型中资源锁定周期过长的缺陷。

5.2.1 Seata的AT模型

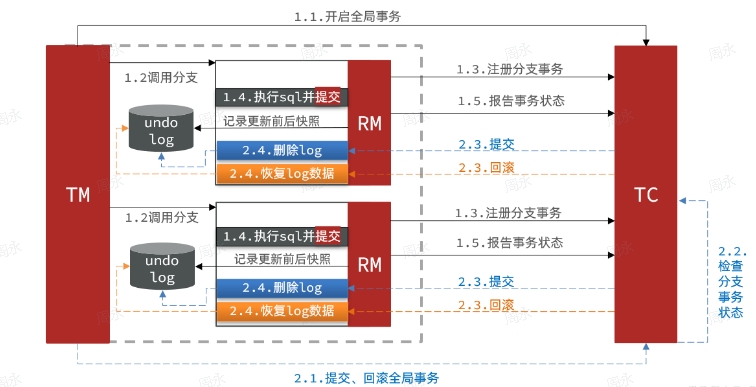

基本流程图：

阶段一RM的工作：

• 注册分支事务
• 记录undo-log（数据快照）
• 执行业务sql并提交
• 报告事务状态

阶段二提交时RM的工作：

• 删除undo-log即可

阶段二回滚时RM的工作：

• 根据undo-log恢复数据到更新前

5.2.2 流程梳理

我们用一个真实的业务来梳理下AT模式的原理。

比如，现在有一个数据库表，记录用户余额：

id	money
1	100

其中一个分支业务要执行的SQL为：

 update tb_account set money = money - 10 where id = 1

AT模式下，当前分支事务执行流程如下：
一阶段：

1. TM发起并注册全局事务到TC
2. TM调用分支事务
3. 分支事务准备执行业务SQL
4. RM拦截业务SQL，根据where条件查询原始数据，形成快照。

{
  "id": 1, "money": 100
}

1. RM执行业务SQL，提交本地事务，释放数据库锁。此时 money = 90
2. RM报告本地事务状态给TC

二阶段：

1. TM通知TC事务结束
2. TC检查分支事务状态
   a. 如果都成功，则立即删除快照
   b. 如果有分支事务失败，需要回滚。读取快照数据（{"id": 1, "money": 100}），将快照恢复到数据库。此时数据库再次恢复为100

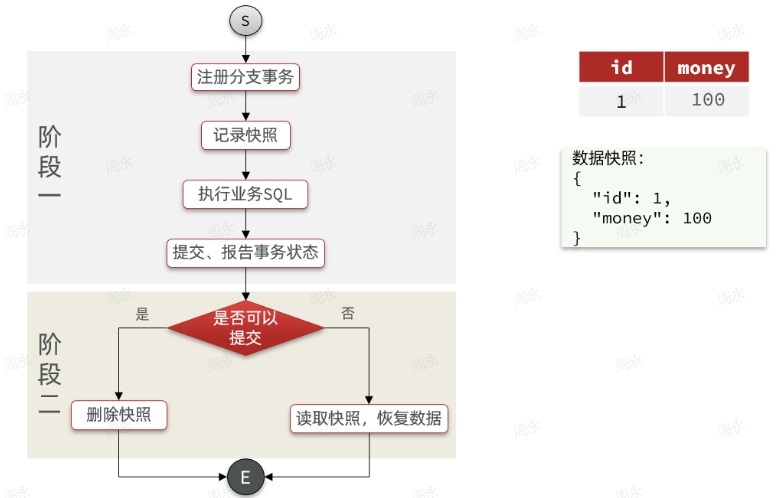

流程图：

5.2.3 AT与XA的区别

简述AT模式与XA模式最大的区别是什么？

• XA模式一阶段不提交事务，锁定资源；AT模式一阶段直接提交，不锁定资源。
• XA模式依赖数据库机制实现回滚；AT模式利用数据快照实现数据回滚。
• XA模式强一致；AT模式最终一致

可见，AT模式使用起来更加简单，无业务侵入，性能更好。因此企业90%的分布式事务都可以用AT模式来解决。

6.小结
